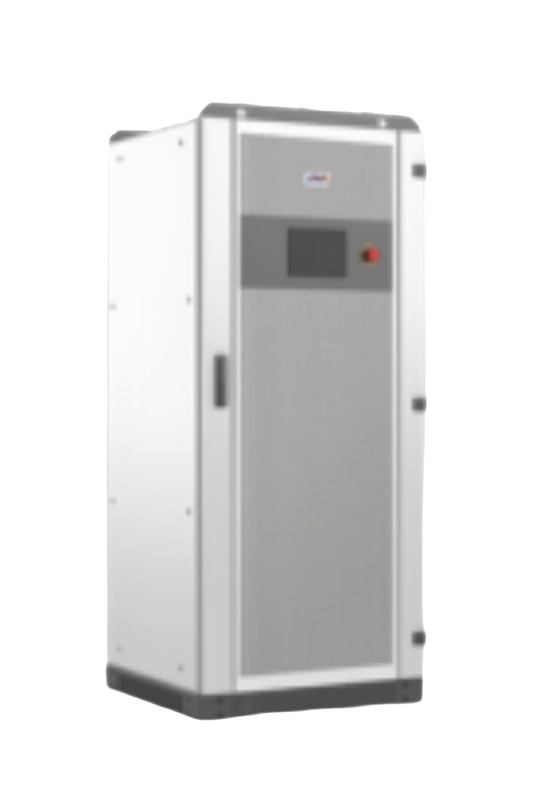

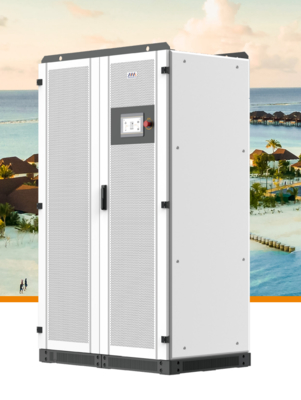

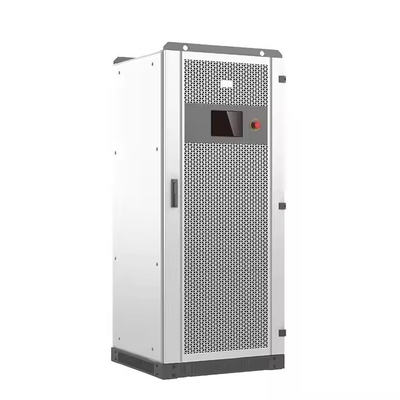

30kW Üç Fazlı Şebekeden Bağımsız İnverter, Çift MPPT ve 250-850V Batarya

Zorlu Ortamlar için Endüstriyel Sınıf Güç Dönüşümü

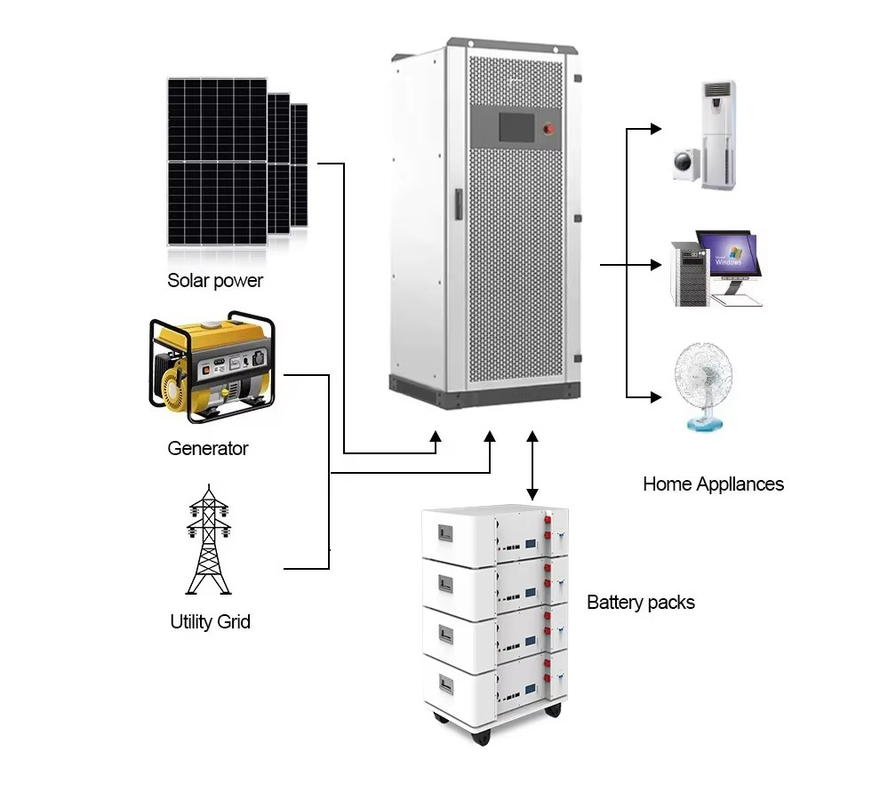

Bu 30kW üç fazlı hibrit invertör, şebeke güvenilirliğinin olmadığı uzak ve kritik görev uygulamaları için tasarlanmış sağlam bir enerji çözümünü temsil eder. Güneş enerjisi dönüşümü, batarya depolama ve jeneratör desteğini tek bir birleşik sistemde entegre ederek, ayrı bileşenlere olan ihtiyacı ortadan kaldırırken olağanüstü operasyonel esneklik sunar.

Temel Özellikler ve Faydaları

1. Yüksek Verimli Enerji Dönüşümü

30kW sürekli çıkış (33kVA tepe)

• Endüstriyel makineleri, telekom baz istasyonlarını ve şebekeden bağımsız toplulukları kararlı üç fazlı güçle besleyebilir. %10 aşırı yük kapasitesi (33kVA), motor çalıştırmalarını ve gerilim dalgalanmalarını voltaj dalgalanmaları olmadan yönetir.

Çift MPPT girişi (1.000V maks. PV voltajı)

• İki bağımsız maksimum güç noktası izleyici, farklı yönlere veya panel tiplerine (örneğin, doğu-batı çatılar) sahip güneş panellerinin bağlanmasına izin verir. 250-850V çalışma aralığı, hem standart 60 hücreli hem de yüksek voltajlı 72 hücreli modüllere uyum sağlar.

%3'ten az toplam harmonik bozulma (THD)

• Hassas tıbbi ekipmanları, laboratuvar cihazlarını ve değişken frekanslı sürücüleri güvenli bir şekilde çalıştıran şebeke kalitesinde güç üretir. Aktif harmonik filtreleme teknolojisi, bağlı cihazların zarar görmesini önler.

2. Gelişmiş Batarya Yönetimi

250-850V batarya voltaj uyumluluğu

• Ek dönüştürücülere ihtiyaç duymadan modern yüksek voltajlı lityum sistemlerini (300-800V) doğrudan destekler, düşük voltajlı mimarilere kıyasla enerji kayıplarını %2 azaltır. Ayrıca, ayarlanabilir şarj profilleri aracılığıyla kurşun-asit bataryalarla da uyumludur.

36kW maksimum şarj gücü

• Tepe güneş enerjisi üretimi sırasında batarya bankalarını hızla yeniler, 200kWh sistemler için 2 saatten kısa sürede %80 şarj durumuna geri kazanım sağlar. Uyarlanabilir algoritmalar, aşırı şarjı önlerken döngü ömrünü en üst düzeye çıkarır.

CAN/RS485 BMS iletişimi

• Endüstri standardı protokoller aracılığıyla batarya sıcaklığı, voltajı ve şarj durumunun gerçek zamanlı izlenmesi. Büyük lityum batarya üreticilerinin yönetim sistemleriyle uyumludur.

3. Askeri Sınıf Güvenilirlik

-30°C ila 55°C çalışma aralığı

• Kutup sınıfı bileşenler, -25°C'de soğuk çalıştırma yeteneği sağlarken, çöl geçirmez soğutma, 45°C'ye kadar tam çıkışı korur (55°C'de %80'e düşüş). Sibirya'daki maden sahaları veya Orta Doğu'daki güneş enerjisi santralleri için idealdir.

IP20 sınıfı muhafaza

• Toz girişine ve kazara temasa karşı korur, ancak iç veya korunaklı kurulum gerektirir. Paslanmaz çelik bağlantı elemanları, kıyı ortamlarında korozyonu önler.

%110 sürekli aşırı yük kapasitesi

• Uzun süreli ağır yükleri yönetmek için 33kW çıkışı süresiz olarak sürdürür, 1 dakikalık motor çalıştırmaları için %120 (36kW) patlama kapasitesi sağlar. Takviyeli IGBT modülleri 100.000'den fazla dalgalanma döngüsüne dayanır.

4. Akıllı Şebeke Entegrasyonu

Otomatik jeneratör senkronizasyonu

• 30-50kW dizel jeneratörlerle sorunsuz bir şekilde entegre olur, %40-80 yük oranlarını koruyarak yakıt verimliliğini optimize eder. Geleneksel kurulumlara kıyasla yakıt tüketimini %35 azaltır.

Paralel çalışma desteği

• CAN bus iletişimi aracılığıyla 6 adede kadar ünite senkronize edilebilir (toplam 180kW). Ana-köle konfigürasyonu, %1'den az güç dengesizliği ile eşit yük paylaşımını sağlar.

TCP/IP uzaktan izleme

• Web tabanlı arayüz, gerçek zamanlı teşhis, geçmiş performans verileri ve ürün yazılımı güncellemeleri sağlar. Modbus TCP aracılığıyla SCADA sistemleriyle uyumludur.

Teknik Özellikler

Sertifikalar ve Uygunluk

• IEC 62109-1: Ark hataları ve toprak hataları dahil olmak üzere elektriksel tehlikelere karşı sertifikalı koruma.

• VDE-AR-N 4105: Voltaj/frekans düzenlemesi için Alman şebeke standartlarına uygundur.

• EN 61000-6-4: Endüstriyel elektromanyetik uyumluluk gereksinimlerini karşılar.

Uygulama Kılavuzları

1. Kurulum

   • Temel, 800kg dinamik yükleri desteklemelidir

   • Hava akışı için minimum 500mm boşluk

   • Batarya bağlantıları için 95mm² bakır kablolar gereklidir

2. Bakım

   • Güç terminallerinin yıllık termal görüntülemesi

   • Tozlu ortamlarda üç ayda bir hava filtresi değişimi

3. Tipik YG

   • Dizeli değiştiren madencilik operasyonları için 3-5 yıl

   • Telekom kulesi gücü için 4-6 yıl
