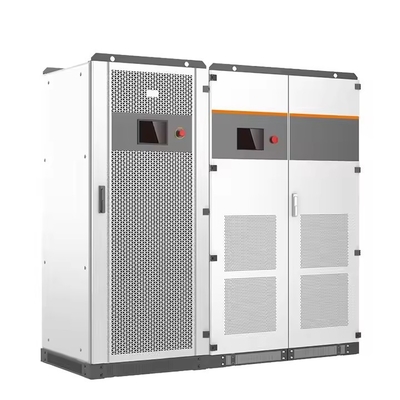

100kW 240V Yüksek Bacaklı Delta Hibrit Değiştiricisi - Endüstriyel Mikro Şebeke Güç Çözümü

Endüstriyel Güç Değiştirme Sistemi

Bu gelişmiş 100kW hibrit inverter, büyük ölçekli endüstriyel ve ticari uygulamalar için güvenilir üç fazlı ve bölünmüş fazlı güç sağlar.Bölünmüş faz çıkışı ile benzersiz 240V yüksek bacak delta konfigürasyonu ile, hem üç fazlı motor sürücüleri hem de 120/240V tek fazlı yükleri gerektiren tesisler için eşsiz bir esneklik sağlar.240kW PV girişi ve 420-850V pil uyumluluğunu destekleyen dört MPPT takipçisine kadar, bu sistem endüstriyel güç dönüştürme teknolojisinin en ileri noktasını temsil eder.

Düşük Kapasiteli Modellerden Önemli Farklılıklar:

1. Geliştirilmiş Güç Kapasitesi: Ağır endüstriyel ekipmanlar için 100kW sürekli (110kVA zirve) çıkış

2. Genişletilmiş Güneş Girişi: Karmaşık güneş panelleri için en fazla dört bağımsız MPPT kanalı

3. Yüksek Voltajlı Pil Destek: Modern yüksek voltajlı depolama sistemleri için 420-850V aralığı

4. Gelişmiş ızgara etkileşimi: <20ms şebeke bağlama ve ada modları arasındaki geçiş süresi

Teknik özellikler

Gelişmiş Teknik Özellikler

1- Kesinlik Voltaj Dönüşümü

Değiştiricinin patentli faz değiştirme teknolojisi, aynı zamanda 120V tek fazlı çıkış sağlayarak temiz üç fazlı 240V güç üretir.

• Dış transformatörlere olan ihtiyacı ortadan kaldırır

• Mükemmel faz dengesini korur (± 1%).

• Hassas ekipman için <3% THDi sağlar

• İşlem modları arasındaki geçiş süresi <20ms

*Teknik Görüş: DSP kontrollü IGBT modülleri kullanır. 16kHz anahtarlama frekansı, hassas voltaj düzenlemesi ve yük değişikliklerine hızlı yanıt verir.

2Akıllı Güneş Toplama

Gelişmiş MPPT sistemimiz maksimum enerji hasadı sağlar:

• En fazla dört bağımsız izleme kanalı

• 250-850V çalışma aralığı

• 1,000V maksimum giriş voltajı

• Soğuk çalıştırma kapasitesi 150V'ye kadar

• 99.9% zirve izleme verimliliği

Performans Verileri: Değişen radyasyon koşullarına <0.5s MPPT yanıt süresi ile nominal yükte 98.5% dönüşüm verimliliğine ulaşır.

3Endüstriyel Pil Yönetimi

Gelişmiş pil arayüzü şunları destekler:

• Çeşitli lityum kimyasalları (NMC, LFP)

• Yapılandırılabilir şarj profilleri

• Sıcaklık karşılığı şarj

• 120/180/240kW şarj gücü

• Sağlık durumunun izlenmesi

*Güvenlik özelliği: NEC 2017/2020'ye uygun entegre DC yay hatası tespiti, zemin hatası koruması ve hızlı kapanma yeteneği içerir.*

Hedef Uygulamalar

Endüstriyel Üretim

• Otomobil montaj tesisleri

• Çelik üretim tesisleri

• Ağır makine işlemi

• Endüstriyel işlem hatları

*Örnek Çalışması: Orta Batı'daki bir üretim tesisi, hassas CNC ekipmanları için güç kalitesini korurken, 24 saat 7 gün üretim hattını güçlendirmek için bu sistemi kurduktan sonra enerji maliyetlerini % 42 oranında düşürdü.*

Ticari ve Kurumsal

• Büyük perakende kompleksleri

• Hastane kampüsleri

• Üniversite tesisleri

• Veri merkezleri

Teknik Avantaj: Paralel çalışma, enerji ihtiyaçları arttıkça, üniteler arasında <5ms senkronizasyon ile sorunsuz kapasite genişlemesine izin verir.

Uygulama ve Enerji Altyapısı

• Mikro ağ birincil güç kaynakları

• En yüksek derecede tıraş uygulamaları

• Yenilenebilir entegrasyon sistemleri

• Uzak topluluk gücü

Özellik Önemli: Frekans düzenleme ve <100ms yanıt süresi ile voltaj desteği de dahil olmak üzere gelişmiş şebeke hizmetlerini destekliyor.

Sistem Mimarlığı

Güç Değiştirme

• Üç seviyeli ANPC topolojisi

• En yüksek verimlilik %98.

• <20ms aktarım süresi

• % 100 dengesiz yük kapasitesi

• 200% kısa süreli aşırı yükleme kapasitesi

Kontrol Sistemi

• FPGA eş işleme ile çift çekirdekli DSP işlemcisi

• Gerçek zamanlı yük izleme ve tahmin

• Tahmin edici bakım uyarıları

• Uzaktan firmware güncellemeleri

• Siber Güvenlik Koruması

Koruma Özellikleri

• Kapsamlı aşırı/alt gerilim koruması

• Aşırı frekans/alt frekans koruması

• Ters kutupluk koruması

• Kısa devre koruması

• Yer hatası izleme

• Yay hatası tespiti

Kurulum Gereksinimleri

Elektrikli

• 400A minimum devre kesici

• 2/0 AWG bakır iletkenler minimum

• Uygun topraklama sistemi (yerden <0,1Ω)

• Aşırı basınç koruma cihazları (40kA minimum)

Çevre

• Havalandırma için 800 mm açıklık

• Çevre sıcaklığının izlenmesi

• Yüksek partikül oranında toz filtreleri

• Sel bölgelerinde yüksek montaj

• Kıyı tesisleri için korozyon koruması

Sertifikasyon ve Uyum

Bu endüstriyel sınıf inverter aşağıdakileri karşılar veya aşar:

• UL 1741 SB (Güvenlik)

• IEEE 1547-2018 (Grid Interconnection)

• FCC Bölüm 15 Alt Bölüm B (EMC)

• CEI 0-21 (İtalyan şebeke kodu)

• NEC 2020 Hızlı kapatma

• IEC 62109-1/-2

Not: Sertifikasyon işaretleri ürün etiketinde görünür. Kurulumdan önce her zaman mevcut sertifikaları üreticiden kontrol edin.

Sıkça Sorulan Sorular

Performans

S: Farklı yük seviyelerinde verimlilik eğrisi nedir?
A: Gelişmiş çok seviyeli dönüşüm topolojisi sayesinde %30-100 yükle %96'lık verimlilikte kalır.

S: Büyük motor başlangıç akımlarını nasıl idare eder?
Cevap: 10 saniye boyunca %200 aşırı yük kapasitesi çoğu endüstriyel motorun çalıştırılmasını idare eder.

Uyumluluk

S: Hangi pil yönetim sistemleri desteklenir?
A: Tesla, BYD, LG Chem, CATL, Pylontech için CAN/RS485 üzerinden yerel destek.

S: Akış pilleriyle çalışabilir mi?
A: Evet, vanadyum redoks ve diğer akış kimyasalları için yapılandırılabilir yük profilleri ile.

Kurulum

S: Tavsiye edilen bakım programı nedir?
A: Termal görüntüleme, yazılım güncellemeleri ve hava filtresi temizliği dahil olmak üzere yarı yıllık denetim.

S: Paralel olarak kaç ünite çalışabilir?
A: Merkezi kontrolü olan 1.6MW sistemler için paralel olarak 16 üniteye kadar destek verir.

Neden Bu Değiştiricini Seçtiniz?

1. Endüstriyel Güvenilirlik: Askeri sınıflı bileşenler, 100.000 saatten fazla MTBF'ye sahip.

2. Geleceğe Güvenilir Tasarım: Yeni özellikler ve protokoller için yazılım yükseltilebilir

3. Enerji OptimizasyonuGelişmiş tahmin algoritmaları kendi tüketimini en üst düzeye çıkarıyor.

4. Azalan Dinlenme Zamanı: Sıcak değiştirilebilir bileşenler ve öngörüsel bakım

5. Akıllı İzleme: Gerçek zamanlı analiz ve uyarılar ile bulut bağlantılı

6. Küresel Uyum: Dünya çapında dağıtım için uluslararası standartları karşılar
