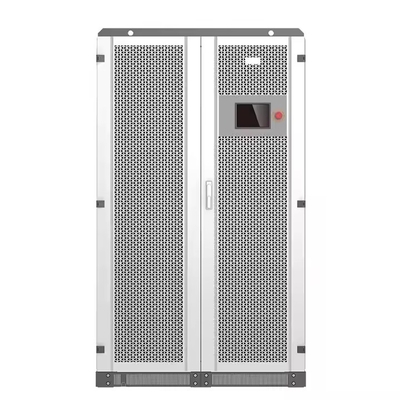

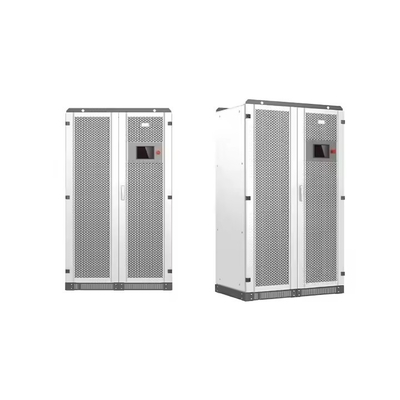

150kW 240V yüksek bacaklı delta hibrid inverter - Endüstriyel güç göbeği

Yüksek performanslı enerji dönüşüm platformu

Bu150kw hibrid invertersunarEndüstriyel sınıf üç fazlı güçilebölünmüş faz esnekliği, özellikle tasarlanmışBüyük ölçekli mikro şebekelerVeEnerji yoğun tesisler. Öne çıkanEn fazla dört MPPT izleyicisiVe420-850V pil entegrasyonu, başarır% 98.5 Pik VerimlilikDesteklerkenparalel yapılandırmalarMegawatt ölçekli dağıtımlar için.

100kW modelden anahtar farklılaştırıcılar

1. % 50 daha yüksek güç çıkışı- ağır endüstriyel yükler için sürekli (165kva pik) 150kW

2. Gelişmiş Güneş Kapasitesi- Daha büyük güneş dizileri için 240kW'a kadar PV girişi

3. Gelişmiş Termal Yönetim- 7/24 çalışma için optimize edilmiş soğutma sistemi

Teknik Avantajlar

1. Endüstriyel voltaj mimarisi

• Bölünmüş faz çıkışlı 240V yüksek bacaklı delta
  *Teknik Not: Tescilli faz dengeleme algoritması <% 1 voltaj dengesizliğini korurken aynı anda üç fazlı 240V ve 120V tek fazlı güç sağlar.*

• 192-276V geniş giriş aralığı
  *Teknik Not: ±% 1 doğruluk ve ızgara rahatsızlıklarına <20ms yanıt ile DSP kontrollü voltaj regülasyonu.*

2. Gelişmiş güneş hasadı

• 2-4 MPPT İzleyici (120-240kW kapasite)
  Teknik Not: Kanal başına bağımsız maksimum güç noktası izleme, kısmen gölgeli dizilerde uyuşmazlık kayıplarını% 35 azaltır.

• 250-850V MPPT aralığı ile 1.000V DC girişi
  *Teknik Not: Sert ortamlar için 1.200V artış koruması ile 150V'de soğuk start özelliği.*

3.

• 420-850V pil voltaj aralığı
  Teknik Not: Entegre Pil Sağlığı İzleme İzleme İmpedans Değişiklikleri (±% 2 doğruluk) öngörücü bakım için.

• 240kW maksimum şarj gücü
  *Teknik Not: Sıcaklık telafisi ile 4 aşamalı şarj (yığın/emilim/şamandıra/eşitleme).*

4. Sağlam endüstriyel tasarım

• 55 ° C sürekli çalışma ile -30 ° C soğuk başlama
  *Teknik Not: Aşırı koşullarda 100.000'den fazla MTBF için derecelendirilen askeri sınıf bileşenleri.*

• IP20 Muhafaza (IP65 isteğe bağlı)
  Teknik Not: Kıyı tesisatları için tüm harici bileşenlerde korozyona dayanıklı kaplama.

Teknik Özellikler

(Tam Özellikler Tablosu için Bölüm 2'ye bakın)

Hedef uygulamalar

● Ağır Sanayi

• Çelik fabrikası ark fırınları
  *Teknik Not: <% 3 voltaj daldırma ile elektrot vuruşları sırasında% 200 kısa süreli aşırı yüklemeyi işler.*

• Alüminyum eritme işlemleri
  Teknik Not: Potline işlemleri için istikrarlı güç kalitesini korur.

● Enerji altyapısı

• Mikrogrid birincil kontrol
  *Teknik Not: Sakinsiz yük paylaşımı için <5ms senkronizasyon ile 16 birim paralel destek.*

• Peaker Bitki Değiştirme
  Teknik Not: Izgara esnekliği için 500ms siyah başlangıç özelliği.

● Büyük ticari

• Veri Merkezi Yedekleme Sistemleri
  Teknik Not: <20ms geçiş süresi Seviye IV çalışma süresi gereksinimlerini karşılar.

SSS

S: Bu, birden fazla 100kW birim kullanma ile nasıl karşılaştırılır?
*A: Sistem dengesi maliyetlerini merkezi kontrol ile% 30 oranında azaltırken, karmaşık güneş alanları için% 33 daha fazla MPPT kanalı sağlar.

S: Hangi SCADA protokolleri destekleniyor?
A: DNP3, IEC 61850 ve Fayda Entegrasyonu için Modbus TCP için yerel destek.

S: IT IT IT IN IZGÜN ORUMLARI SIRADIĞINI Mİ?
*A: Evet, <20ms geçiş süresi ve 51/81 koruma röle emülasyonu ile.*

Kurulum Gereksinimleri

⚠Elektrik

• 600A Minimum Bağlantı Kesildi

• 3/0 AWG Bakır İletkenler(90 ° C derecesi)

• Özel nötr-zemin bağı

⚠Yapısal

• 1.500kg zemin yük kapasitesi

• 1m servis temizliği
