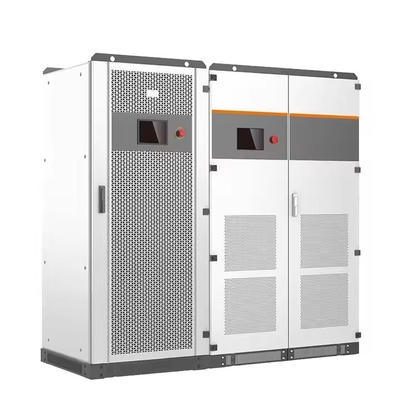

250kW 240V Yüksek Bacaklı Delta Endüstriyel Hibrit İnvertör

Megavat Ölçekli Güç Dönüşüm Çözümü

1. Ürün Tanıtımı

Bu endüstriyel sınıf 250kW hibrit invertör, özellikle ağır endüstriyel uygulamalar ve şebeke ölçekli mikro şebekeler için tasarlanmış, üç fazlı güç dönüşüm teknolojisinin zirvesini temsil eder.

*Teknik Bilgi: Harici transformatör ihtiyacını ortadan kaldırarak, gerçek üç fazlı 240V (hatlar arası) üretirken aynı anda 120V (hat-nötr) çıkış sağlamak için patentli faz kaydırma teknolojisini kullanır.*

Temel Özellikler:

• 250kW sürekli (275kVA tepe) güç çıkışı
  *Mühendislik Notu: Nominal yükte %98,7 tepe dönüşüm verimliliği ile üç seviyeli ANPC topolojisi ile elde edilmiştir.*

• Maksimum güneş enerjisi hasadı için altı bağımsız MPPT kanalı
  Teknik Avantaj: Geleneksel tasarımlara kıyasla karmaşık dizi konfigürasyonlarında eşleşmeme kayıplarını %40'a kadar azaltır.

• Modern depolama sistemleri için 420-850V pil voltaj aralığı
  *Sistem Faydası: Yüksek voltajlı lityum pillerle doğrudan entegrasyon, sistem karmaşıklığını azaltır ve gidiş-dönüş verimliliğini %2-3 oranında artırır.*

2. Teknik Özellikler

3. Temel Teknolojiler

3.1 Gelişmiş Güç Dönüşümü

• 3 seviyeli ANPC topolojisi kullanır
  *Teknik Fayda: Geleneksel iki seviyeli tasarımlara kıyasla anahtarlama kayıplarını %30 azaltırken, ada modunda <%1 THDu sağlar.*

• DSP kontrollü IGBT modülleri
  *Mühendislik Bilgisi: Uyarlanabilir ölü zaman kontrolü ile 16kHz PWM anahtarlama frekansı harmonik bozulmayı en aza indirir.*

3.2 Akıllı Güneş Enerjisi Hasadı

• Altı bağımsız MPPT kanalı
  *Sistem Avantajı: Her kanal, optimize edilmiş pertürbasyon ve gözlem algoritması kullanarak %99,9 izleme verimliliği ve <0,5s yenileme hızı ile çalışır.*

• 250-850V çalışma aralığı
  Teknik Not: Gölgeli koşullarda küresel maksimum güç noktasını belirlemek için başlangıçta IV eğrisi taraması içerir.

4. Hedef Uygulamalar

4.1 Ağır Sanayi

• Çelik fabrikası ark ocakları
  *Vaka Çalışması: Elektrot vuruşları sırasında %200 kısa süreli aşırı yükleri <%3 voltaj düşüşü ile idare etme yeteneği gösterdi.*

• Alüminyum eritme işlemleri
  Teknik Fayda: Potline operasyonları için kritik olan <%1 faz dengesizliğini korur.

5. Kurulum Gereksinimleri

5.1 Elektriksel Özellikler

• 800A minimum devre kesici
  Mühendislik Gereksinimi: 90°C yalıtım derecesine sahip NEC 310.16 uyumlu iletkenler.

• Uygun topraklama sistemi
  Güvenlik Notu: <0,1Ω toprak direnci ve 25mm² bakır topraklama iletkeni gerektirir.

6. Uygunluk ve Sertifikasyon

• UL 1741 SB
  *Sertifika Detayı: İzolasyon bariyerlerinin (3kV AC/5kV DC) ve ark arıza tespit sistemlerinin kapsamlı testlerini içerir.*

• IEEE 1547-2018
  *Şebeke Uygunluğu: <2s anti-adalama koruması ve frekans geçiş yeteneği sunar.*
