445W CDTE Güneş Camı - Mimari BIPV Panel

Gelişmiş Bina Entegre Fotovoltaik Çözüm

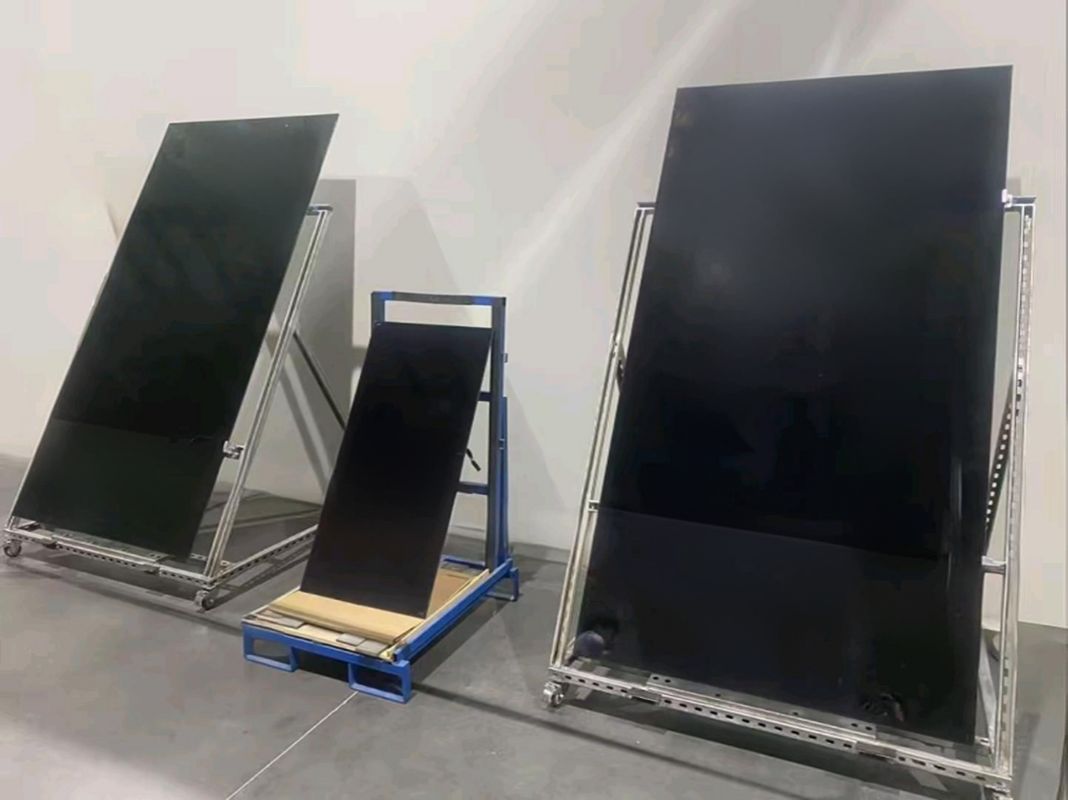

BuÇerçevesiz Güneş Cam PanelibirleştirirYüksek verimli CDTE teknolojisiilemimari işlevsellik, teslimat445W tepe gücüŞık, siyah bir formatta. İçin tasarlanmışKesintisiz bina entegrasyonu, teklifÜstün sıcaklık performansıVeMükemmel düşük ışık tepkisi, ticari cepheler ve perde duvar sistemleri için ideal hale getirir.

Temel avantajlar

• Üstün verimlilik: CDTE teknolojisi gerçek dünya koşullarında silikondan daha iyi performans gösterir
  *CDTE yarı iletkenleri, kristalin silikondan daha yüksek bir emilim katsayısına sahiptir, bu da dağınık ışık ve yüksek sıcaklık ortamlarında daha iyi performans sağlar. Bu, geleneksel panellere kıyasla gerçek dünya koşullarında% 10'a kadar daha yüksek enerji verimi ile sonuçlanır.

• Mimari kalite: Tek tip siyah görünümlü çerçevesiz tasarım
  % 0 ışık geçirgenliğine sahip tamamen çerçevesiz yapı, modern mimari tasarımlarla mükemmel bir şekilde entegre olan sorunsuz, tek tip bir siyah yüzey yaratır. Bu, hava koruması ve enerji üretimi sağlarken estetik bütünlüğü koruyarak görünür montaj çerçevelerini ve gümüş ızgara çizgilerini ortadan kaldırır.

• Kanıtlanmış güvenilirlik: -0.214%/° C sıcaklık katsayısı kararlı performans sağlar
  *Sadece -0.214/° C'lik bir güç sıcaklığı katsayısı ile bu panel, geleneksel silikon panellere (-0.45/° C tipik) kıyasla yüksek sıcaklıklarda önemli ölçüde daha iyi performans sağlar. Bu, çalışma sıcaklıklarının genellikle standart test koşullarını aştığı sıcak iklimler ve bina entegre uygulamalar için özellikle uygun hale getirir.

Teknik Özellikler

1. İleri hücre teknolojisi

• Kadmiyum telurürid yarı iletkenler
  *CDTE teknolojisi, gerçek dünya ışık koşullarında daha iyi spektral tepki ve yaygın ışıkta üstün performans dahil olmak üzere geleneksel silikona göre çeşitli avantajlar sunar. İnce film yapısı ayrıca geleneksel silikon hücrelerden% 98 daha az yarı iletken malzeme kullanır ve üretimin karbon ayak izini azaltır.

• İnce film inşaatı
  Panel, sadece 9.7mm kalınlığında, sağlam fotovoltaik işlevsellik eklerken geleneksel mimari camın profilini korur. Temperli cam yapı, mimari cam uygulamaları için ANSI Z97.1 ve EN 12600 güvenlik standartlarını karşılamaktadır.

2. Elektrik Performansı

• 184V Açık devre voltajı
  *Yüksek voltaj çıkışı, daha uzun dize uzunlukları ve sistem dengesi maliyetleri sağlar. Büyük ticari kurulumlar için, bu, gerekli birleştirici kutularının ve iletkenlerin sayısını azaltabilir ve toplam sistem maliyetini%15'e kadar düşürebilir.

• 3.08A İşletim Akımı
  Daha düşük çalışma akımı, DC kablosundaki direnç kayıplarını azaltır ve daha küçük gösterge kablolarının kullanılmasını sağlar. Bu, kablo yönlendirme alanının genellikle sınırlı olduğu bina entegre uygulamalarda özellikle faydalıdır.

3. Mekanik Tasarım

• 9.7mm Temperli Cam
  *Isı ile güçlendirilmiş temperli cam yapısı olağanüstü dayanıklılık ve darbe direnci sağlar. Panel, 5400Pa rüzgar yüklerine ve 2400PA kar yüklerine dayanabilen, mekanik yük testi için IEC 61215 ve IEC 61730 standartlarını karşılamaktadır.

• Çerçevesiz İnşaat
  Tamamen çerçevesiz tasarım, perde duvar sistemleri ve mimari cam ile gerçek kesintisiz entegrasyon sağlar. Kenardan kenara aktif alan, temiz ve modern bir görünümü korurken metrekare başına güç üretimini en üst düzeye çıkarır.

Teknik Özellikler

Başvuru

● Bina cepheleri

• Ticari Perde Duvarları
  Perde duvar sistemlerinde geleneksel spandrel camın değiştirilmesi için ideal, hem bina zarf koruması hem de yenilenebilir enerji üretimi sağlar. Siyah görünüm, bina cephesinden elektrik üretirken modern mimari tasarımlarla sorunsuz bir şekilde karışıyor.

• Mimari Özellikler
  Kanopi, gölgeleme cihazları ve dekoratif özellikler dahil olmak üzere çeşitli mimari elementlere dahil edilebilir. Tek tip siyah görünüm, fonksiyonel enerji üretim kapasitesi eklerken tasarım tutarlılığını korur.

● Özel yapılar

• Park kanopileri
  Hem hava durumu koruması hem de enerji üretimini tek bir sistemde sağlar. Yüksek voltaj çıkışı, büyük park yapıları için kablolama maliyetlerini azaltırken, mükemmel sıcaklık performansı sıcak yaz koşullarında bile çıktıyı korur.

• Gürültü bariyerleri
  Karayolu ve altyapı uygulamaları için çift fonksiyonlu tasarım hem akustik zayıflama hem de yenilenebilir enerji üretimi sağlar. Sağlam konstrüksiyon, başka türlü kullanılmayan alandan elektrik üretirken çevresel maruziyete dayanır.

SSS

S: Sıcaklık performansı nasıl etkiler?
*A: -0.214/° C güç katsayısı ile silikon panellere kıyasla yüksek sıcaklıklarda önemli ölçüde daha iyi performans sağlar (-0.45/° C tipik). 65 ° C çalışma sıcaklığında, CDTE panelleri geleneksel silikon için genellikle% 25+ ile karşılaştırıldığında sadece% 15 güç azalması gösterir.

S: Hangi montaj sistemleri uyumludur?
A: Hem yapısal cam sistemleri hem de geleneksel montaj yöntemleri için tasarlanmıştır. Çerçevesiz tasarım, uygun termal genişleme konaklama ile nokta sabitleme veya çevre çerçevelemesine izin verir. Çeşitli mimari uygulamalar için özel montaj donanımı mevcuttur.

S: Hangi garanti sağlanır?
*A: 10 yılda% 90 performans garantisi ile 25 yıllık doğrusal güç çıkışı garantisi ve 25 yılda% 80. Ürün garantisi, ticari projeler için isteğe bağlı uzatılmış garanti ile 3 yıllık malzemeler ve işçilik kapsamı içerir.*

Kurulum notları

⚠Yapısal gereksinimler

• Yük kapasitesini doğrulayın62kg panel ağırlığı için - binanın ek ölü yükü destekleyebilmesini sağlamak için nitelikli mühendis tarafından yapısal analiz gerektirir

• Termal Genişleme HesabıMontaj Tasarımında - Alüminyum çerçeveleme sistemleri ± 3mm termal hareketi barındırmalıdır

• Elektrik Güvenliği Standartlarını Takip Edin1500V sistemleri için - UL sertifikalı bileşenler ve uygun topraklama sistemleri gerektirir

⚠Çevresel düşünceler

• Boşluğu korumakTermal Yönetim için - Doğru havalandırma için panellerin arkasındaki minimum 10 mm hava boşluğu

• Uygun drenajı sağlayınSu birikimini önlemek için - Montaj sistemi su drenajına izin vermeli ve nem tuzağını önlemeli
