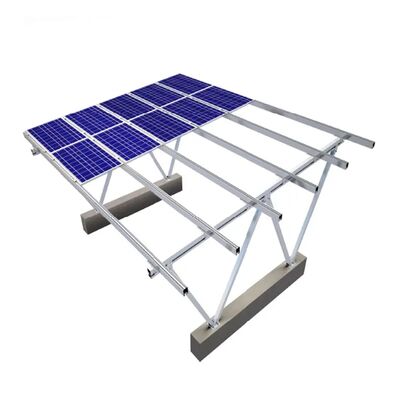

Modüler BIPV Montaj Sistemi - Çatıda Güneş Çadırı için Hazırlı Çerçeve ile 115mm Çelik Bracket

Modüler BIPV Montaj Sistemi Çatı Güneş Yapıları için 115 mm Çelik Destek

Tanıtım
Modüler BIPV Montaj Sistemimiz, özellikle çatıdaki fotovoltaik tesisatlar için tasarlanmış yüksek dayanıklılıklı, hızla dağıtılabilen çelik bir destek yapısıdır.bina bloğu tasarım felsefesi, sistem, yerleşik kaynak gereksinimini ortadan kaldırarak, vida bağlantıları ile tam montaj elde eder. Bu, kurulum verimliliğini, yapısal güvenliği ve tutarlılığı önemli ölçüde artırır.Ticari ve endüstriyel çatı kulübeleri de dahil olmak üzere çeşitli uygulamalar için idealdir.Güneş ışığı, güneş ışığı ve daha fazlası.

Ana Özellikler ve Faydaları

• Tamamen Modüler Tasarım: Esnek konfigürasyon ve hızlı yerleşim için izin veren standart sütunlardan, kirişlerden, kirişlerden ve destekleme bileşenlerinden oluşur.

• Yüksek Güçlü Soğuktan Yapılmış Çelik: 115 mm U kanalı ve C bölümlü çelik kullanır, malzeme ağırlığını en aza indirerek mükemmel yük taşıma kapasitesi sunar.

• Üstün korozyon korumasıÖzellikleri: 30 yıla kadar korozyon direnci sağlayan çinko-alüminyum-magnezyum (ZAM) kaplama, standart galvanizli çelikten 6 ila 15 kat daha iyidir.

• Entegre Su Yönetimi: İçeriye yerleştirilmiş çukurlar, su rehberi şeritleri ve drenaj sistemleri dahil, ek mühürleme çalışması yapmadan hava durumuna karşı dayanıklı bir yapıyı sağlar.

• Saldırısız Montaj: Tüm bağlantılar yüksek gerimli vidalarla yapılır (M10, M12 serisi), araç tabanlı montajı mümkün kılar, işgücü beceri gereksinimlerini azaltır ve inşaat güvenliğini arttırır.

• Rüzgar ve Kar Yükü Optimize Oldu: Zorlu çevresel yüklere dayanabilmeleri için destek sistemleri (haç destekleri, diz destekleri, bağ çubukları) ile tasarlanmıştır.

• Ön Yapım Esnekliği: Tamamen önceden üretilmiş sütunlar (özellikle kesilmiş ve delinmiş) ve çeşitli çatı koşullarına ve yükseklik gereksinimlerine uyum sağlayan yerleşik ayarlama için yarı önceden üretilmiş seçenekler sunar.

Teknoloji ve Tasarım İlkeleri
Sistem, ana kirişlerin, sütunların ve kirişlerin katı ancak ayarlanabilir bir ızgara oluşturduğu, vida bağlantılı bir uzay çerçeve yapısı kullanır.ve kirişten kiriş ızgaraları için önceden delinmiş delikler ve özel bağlayıcılar kullanılır., braketler, bağlantı levhaları) hassas hizalama ve yapısal bütünlüğü sağlamak için tasarlanmıştır.ve destekleme üyeleri, tam boyutlara uymak için standart 6 metrelik kesimlerden (U4121/U4141) kesilebilir, atıkları en aza indirmek.

Kurulum Süreci Özetlemesi

1. Düzenleme ve Temel Kurulum: Sütun ızgarasını oluşturun, demir çubukları (M12 kimyasal demirler) yerleştirin ve ayarlanabilir sütun tabanlarını sabitleyin.

2. Çerçeve Montajı: M10x25/M10x140 çentikleri kullanarak sütunları ve ana kirişleri dikleyin. Çerçeveyi istikrarlandırmak için çapraz destekler ve bağlayıcı kirişler yerleştirin.

3. Purlin & İkincil Yapı: kirişleri kirişlere bağlayın, sonra kirişleri monte edin. dizaynına göre boyutsal destekler ekleyin (diş kemerleri, destekler).

4. Su geçirmezlik ve aksesuarlar: Çukurlar (ortak / kenar), aşağı çekirdekler, su kılavuzu şeridleri ve bakım yolları yerleştirin.

5. PV Modülü Montajı: Alüminyum veya ZAM sıkıştırma plakalarını ve PV modülü sıkıştırmalarını M10x25 vidaları kullanarak purlinlere sabitleyin.

6. Son Sıkıştırma: Tüm bileşenler ve PV modülleri yerleştirildikten sonra, tüm yapısal sertliği elde etmek için tüm cıvataları belirtilen değerlere kadar son torkla.

Uygulama Senaryoları

• Ticari ve Endüstriyel Çatı Çardakları: Mevcut çatıların üzerinde yükseltilmiş, gölgelendirilmiş bir alan yaratır, çatı koruması, termal yalıtım ve ek kullanılabilir alan sağlar.

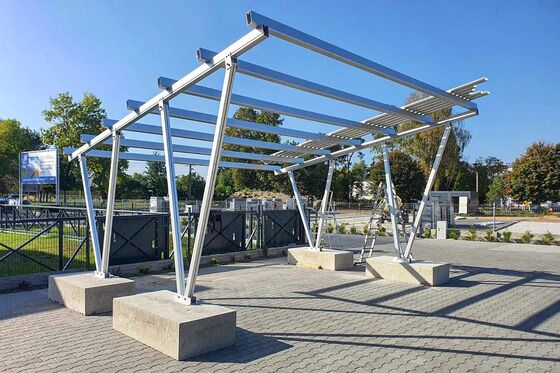

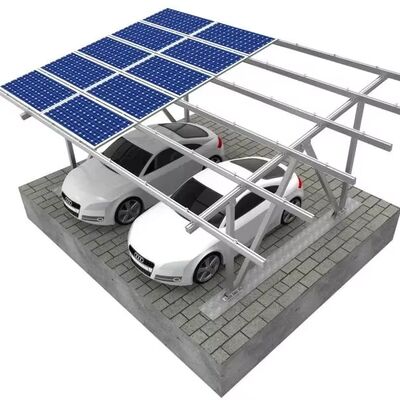

• Güneş Enerjisi ile Karporlar: Modüler aralıklar, otoparklar, EV şarj istasyonları ve ticari tesisler için idealdir.

• Konut Güneş Odası (BIPV Güneş Odası): Patio, teras veya balkon kaplamaları için tek veya çift yamaçlı yapılar olarak yapılandırılabilir.

• Tarımsal ve lojistik barınakları: Depolama, paketleme alanları veya hayvan barınağı için maliyetli ve hızlı bir şekilde dağıtılabilir kapsama.

Neden Bizim Sistemimizi Seçin?

• Projeyi Daha Hızlı Tamamlamak: Önceden delinmiş bileşenler ve boult-on montaj, geleneksel kaynaklı yapılarla karşılaştırıldığında kurulum süresini %60'a kadar azaltır.

• Maliyet Çekilmez Malzeme Kullanımı: Optimize edilmiş soğuktan şekillendirilmiş çelik profiller ve verimli kesim planları malzeme maliyetlerini yaklaşık olarak% 15-20 oranında düşürür.

• Tasarım Esnekliği ve Uyumluluk: Çeşitli çatı biçimlerine, eğimlerine ve modül türlerine uyarlanabilir. Çoğu iki yüzlü ve tek yüzlü PV panelleri ile uyumludur.

• Düşük Bakım ve Uzun Yaşam Süresi: ZAM kaplama ve sağlam mekanik bağlantılar, asgari bakımla onlarca yıllık güvenilir performansı sağlar.

• Güvenli ve ölçeklenebilir kurulum: Sıcak çalışma izinleri gerekmez. Sistem, gelecekteki proje değişiklikleri için kolayca genişletilebilir veya yeniden yapılandırılabilir.

Sıkça Sorulan Sorular (FAQ)

• S: 100kW'lık bir çatı kulübesinin tipik kurulum süresi nedir?
  Cevap: 4-5 kişilik bir ekiple çatı karmaşıklığına bağlı olarak yapı montajı 3-5 günde tamamlanabilir.

• S: Sistem düz olmayan çatılara monte edilebilir mi?
  A: Evet. Düzenlenebilir sütun tabanları ve yerinde sütun kesimi seçeneği (yarı prefabrik) 200 mm'ye kadar yükseklik telafiine izin verir.

• S: Rüzgar hızının oranı nedir?
  A: Sistem, uluslararası inşaat kurallarına uygun olarak düzgün bir şekilde demirlendiğinde 150 km/s (yaklaşık 42 m/s) rüzgar yüklerine dayanacak şekilde tasarlanmıştır.

• S: Kurulum için özel ekipman gerekiyor mu?
  A: Standart elektrikli aletler (çalışmalar, darbe anahtarları, soket setleri) yeterlidir.

• S: Eklemlerde su sızıntısı nasıl önlenir?
  Cevap: Sistem, birbiriyle örtüşen çukur tasarımı, mühürlenmiş uç kapağı ve ısıyı ana drenaj sistemine yönlendiren su kılavuzu şeritleri kullanır.

Önemli Notlar

• Her zaman özel projeniz için resmi montaj kılavuzunu ve onaylanmış yapısal çizimleri takip edin.

• Tüm demirleme noktalarının sağlam yapısal altyapıya (beton veya yapısal çelik) monte edilmesini sağlayın.

• Mühendislik onayı olmadan, sürekli çubukları veya ana kirişleri kesme veya değiştirme.

• Tüm vidaların son tork sıkıştırılması yapılmalıdır.sonraPV modülleri küçük hiza ayarlamalarına izin vermek için yerleştirilmiştir.

• Zorlu ortamlarda, tornelerin ve korozyon korumasının her 2-3 yılda bir düzenli olarak kontrol edilmesi önerilir.
